Zabezpieczenie szekli – dwuczęściowe

Najważniejsze cechy:

• Materiał – tworzywo sztuczne polipropylen PP – Odporność na korozję i warunki atmosferyczne (deszcz, śnieg, wilgoć).Trwałość nawet przy długotrwałym użytkowaniu na zewnątrz.
• Bezpieczeństwo i niezawodność: to zabezpieczenie jest obowiązkowym elementem w certyfikowanych urządzeniach placów zabaw, aby spełniały normy bezpieczeństwaBrak ostrych krawędzi – bezpieczne w kontakcie z rękami dzieci.
• Wytrzymałość mechaniczna:Odporny na duże obciążenia statyczne i dynamiczne.Nie deformuje się łatwo pod wpływem siły.
• Łatwość montażu i demontażu:Możliwość szybkiej wymiany elementów bez użycia specjalistycznych narzędzi.

Typowe zastosowania na placach zabaw:

1. Huśtawki łańcuchowe

   • zabezpieczenie szekli łączących łańcuch z siedziskiem,

   • łączenia łańcuchów z zawiesiami lub uchwytami obrotowymi.

2. Huśtawki typu „bocianie gniazdo” / „orle gniazdo”

   • mocowanie lin i łańcuchów do obręczy gniazda,

   • połączenia górne (łańcuch – karabińczyk – szekla).

3. Mosty i kładki łańcuchowe

   • punkty łączenia łańcuchów z deskami lub uchwytami bocznymi,

   • mocowania łańcuchów do konstrukcji stalowej.

4. Elementy wspinaczkowe z linami

   • zabezpieczenie szekli spinających liny polipropylenowe z konstrukcją,

   • łączenia lin do stalowych zaczepów.

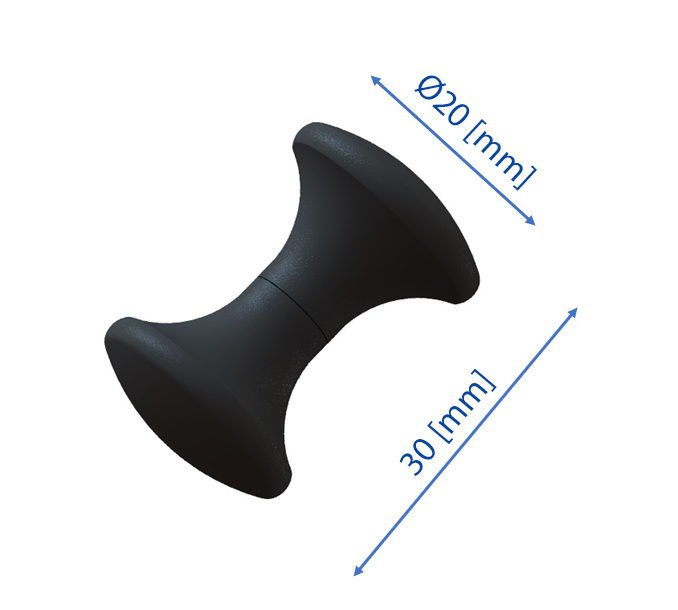

Wymiary:

średnica 20mm

długość 30 mm

Czterostopniowa sekwencja montażu wkładki zabezpieczającej do otworu szekli
Poniżej opis poszczególnych kroków:

1. Przygotowanie (rys. 1)

• Upewnij się, że szekla jest

  prawidłowo skręcona i trzpień jest w pełni dokręcony.

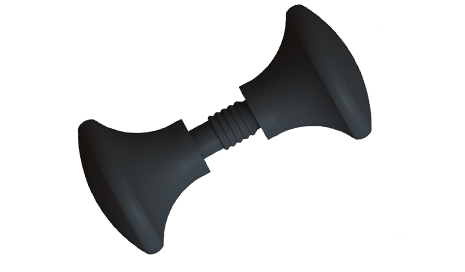

• Weź dwa elementy wkładki (połówki z kołnierzami).

• Ustaw je naprzeciw siebie tak, aby trzpień łączący z ząbkami (sprężysty „grzebień”) był skierowany do gniazda drugiej połówki.

2. Wstępne wsunięcie (rys. 2)

• Naciśnij elementy do siebie tak, aby trzpień z prowadnicą wszedł w otwór drugiego elementu.

• Ząbki sprężyste prowadzą się po rowkach wewnętrznych.

• Elementy zaczynają się zazębiać, ale kołnierze jeszcze nie przylegają do siebie.

3. Dociśnięcie (rys. 3)

• Kontynuuj naciskanie obu połówek, aż ząbki zatrzasną się w gnieździe.

• Wkładka zaczyna trzymać się w otworze, szyjka przechodzi przez szeklę.

• Kołnierze są bardzo blisko siebie, pozostaje lekka szczelina.

4. Zatrzaśnięcie końcowe (rys. 4)

• Dociśnij do oporu – obie połówki całkowicie się łączą.

• Kołnierze obejmują szeklę z dwóch stron i blokują wkładkę przed wysunięciem.

• Wkładka wypełnia cały otwór i uniemożliwia dostęp do wnętrza śruby.

Kontrola poprawności montażu:

• Kołnierze muszą ściśle przylegać do ścianek szekli.

• Wkładka nie powinna się samoczynnie rozłączać ani wysuwać przy lekkim pociągnięciu.

• Nie ma ostrych krawędzi ani szczelin, w które mogłyby wpaść palce dziecka.

BEZPIECZEŃSTWO:

Normy PN-EN 1176 (dotyczące placów zabaw) stoją za tym, że producenci muszą stosować takie zabezpieczenia jak widoczna wkładka w szekli.

🔎 Najważniejsze odniesienia w normach PN-EN 1176

1. PN-EN 1176-1:2017 „Wyposażenie placów zabaw i nawierzchnie – Część 1: Ogólne wymagania bezpieczeństwa”

• Punkty dot. zakleszczeń części ciała:

  • Niedopuszczalne są otwory, w które dziecko może włożyć palce, dłonie lub inne części ciała i nie móc ich wyciągnąć.

  • Dotyczy to w szczególności otworów technicznych w śrubach, szeklach, złączach i elementach metalowych.

• Wymóg osłaniania:

  • Wszystkie elementy z dostępem dla dzieci, w których mogą się zaklinować palce, muszą być osłonięte lub wypełnione (np. wkładką z tworzywa).

2. PN-EN 1176-2:2018 „Część 2: Huśtawki”

• W huśtawkach szczególnie uwzględniono łańcuchy i ich połączenia:

  • Nie mogą mieć szczelin ani otworów w zasięgu dzieci, w których mogłyby zakleszczyć się palce.

  • Wymagane są elementy eliminujące „finger entrapment hazard” → czyli właśnie takie wkładki w szeklach.

3. PN-EN 1176-7:2020 „Część 7: Wytyczne instalowania, kontroli, konserwacji i eksploatacji”

• Normy precyzują, że elementy zabezpieczające (np. wkładki w szeklach) muszą być montowane i utrzymywane w dobrym stanie przez cały okres użytkowania urządzenia.

• Przy przeglądach okresowych należy sprawdzać:

  • czy wkładki nie są uszkodzone,

  • czy nie wypadły lub się nie obluzowały,

  • czy otwory trzpieni szekli nie są dostępne
